一、概述

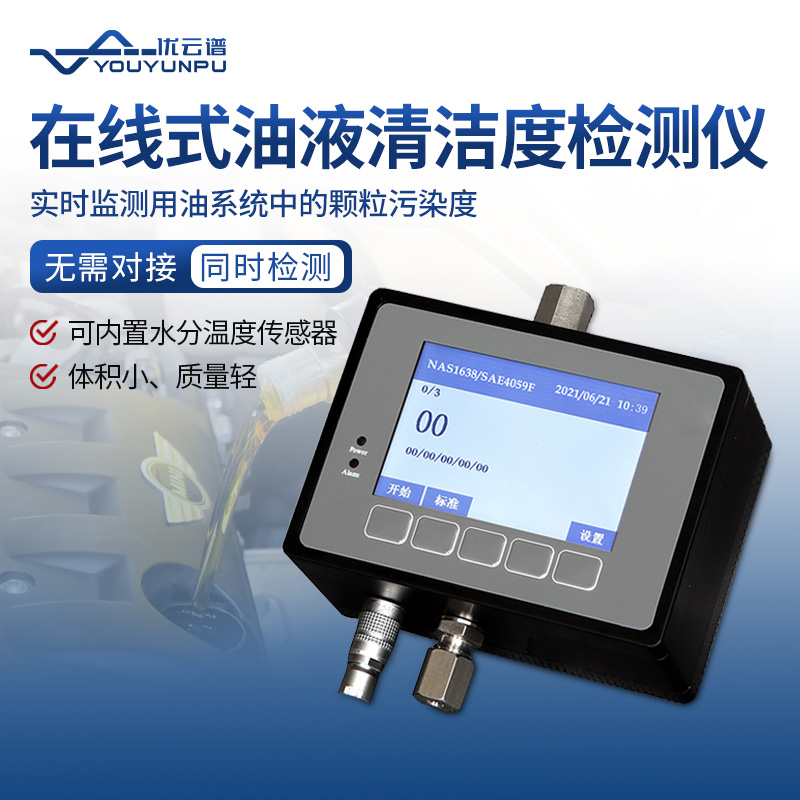

在線式油液顆粒計數器是一種用于實時監測油液污染度的設備，采用光阻（遮光）法原理，通過高精度激光傳感器對油液中的顆粒污染物進行檢測。該設備適用于各種工業設備的油液質量管理，可廣泛應用于液壓油、潤滑油、變壓器油等多個領域。

二、主要功能

實時監測：持續監測油液中的顆粒污染，提供實時污染數據。

自動分析：根據ISO4406、NAS1638等標準，自動分析并判斷油液污染等級。

高精度檢測：能檢測1微米級顆粒，確保數據的準確性。

遠程監控與報警：支持RS232、RS485接口，通過上位機或云平臺進行遠程監控，污染超標時自動報警。

高溫高壓適應性：適用于高溫高壓等極端工況下的實時監測。

三、設備組成

顆粒計數器主機：內置激光傳感器、處理器及顯示屏。

傳感器模塊：負責顆粒物的檢測和數據傳輸。

數據分析模塊：對實時數據進行分析和顯示，支持多項污染標準。

接口模塊：提供RS232、RS485等通訊接口，支持遠程數據傳輸。

四、安裝與連接

安裝位置：在線式油液顆粒計數器需安裝在油液系統的主管路或油液流動通道中，確保能夠穩定獲取油液樣本。

連接電源：接通設備電源，確保電壓符合設備要求。

連接數據傳輸接口：

使用RS232或RS485接口將設備與上位機、PLC或云平臺連接。

確保通訊連接穩定，設備能夠?qū)崟r傳輸監測數據。

油液管路連接：

將油液流入管路連接至設備的進液口，油液流出端與設備的出液口連接。

確保油液流量穩定，避免過大或過小的流量影響測量精度。

五、操作步驟

開機啟動：

按下電源按鈕，啟動設備。

設備自檢并進入待機狀態，顯示屏將顯示當前狀態和設備信息。

設置污染等級標準：

通過觸摸屏或遠程操作界面，選擇所需的污染標準（如ISO4406、NAS1638等）。

設置相應的報警閾值和監測周期。

監測油液污染：

設備開始實時監測油液中的顆粒污染，顯示屏將顯示實時污染數據。

設備會根據污染數據自動判斷油液的污染等級，并生成報告。

查看數據和報警：

如果油液污染超過設定的報警閾值，設備將自動發出報警信號，并在顯示屏上提示。

數據可以通過連接的上位機或云平臺進行查看和存儲。

六、維護與保養

定期檢查設備：定期檢查傳感器和管路連接，確保設備正常運行。

清潔維護：清潔設備外殼和傳感器，避免污染物堆積影響測量精度。

更換消耗品：根據設備使用情況，及時更換過濾裝置或其他消耗品。

軟件更新：定期檢查設備固件及軟件版本，及時進行更新。

七、常見故障及排除

設備不啟動：

檢查電源連接是否正常。

確保電壓符合設備要求。

污染數據異常：

檢查油液流量是否穩定，避免出現脈沖流量影響測量結果。

確認油液類型與設備匹配，確保顆粒計數器適用于該類型油液。

數據傳輸中斷：

檢查RS232/RS485連接是否牢固。

檢查通訊接口是否正常，確保遠程監控系統可連接。

八、安全提示

避免電源損壞：設備在使用過程中，應避免電源過壓或電源線損壞。

注意環境條件：避免設備暴露在極端溫度或濕度條件下，確保設備在推薦工作環境下運行。

防止液體滲漏：確保油液管路連接牢固，防止液體泄漏造成設備損壞或安全隱患。

結語

在線式油液顆粒計數器憑借其高精度、實時監測、自動分析和遠程監控等優勢，成為現代工業設備油液管理的核心工具。通過正確的安裝和使用，您可以確保設備油液質量持續處于最佳狀態，減少故障發生，提高設備運行效率。
